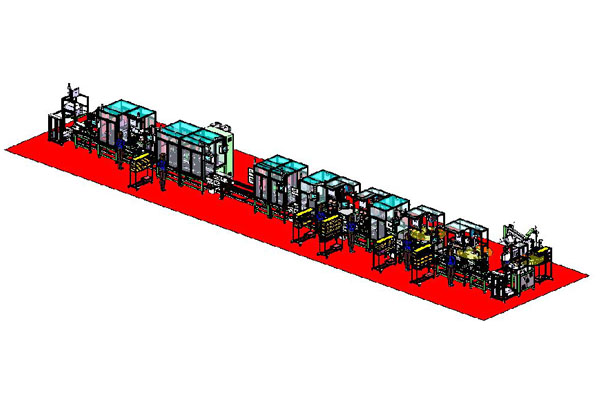

新能源汽車電機、控制器、變速器三合一產品組裝測試2021- 07-01 14:46
制程簡介
底座組裝、下層組裝、水路氣密測試、下層組裝2、視覺檢測1、中層組裝、上層組裝、視覺檢測2、預留工位、絕緣耐壓測試、程序燒錄、功能測試、外特性測試、涂密封膠、蓋板組裝、激光打標、總成氣密測試、總組裝、終檢、下線。
功能特點
•生產線每一工位均具有讀取產品信息的功能（RFID），并上傳數據到服務器。
•手動均配有手持掃碼槍（包含支架，支持二維碼、一維碼識別）
•生產線體采用美德樂標準倍速鏈PTS4托盤（上層）和PTS2托盤（下層）傳輸線，
•產品上的零部件供料采用分層物料車成套（24套/2小時補料一次）配料形式實現
•返修可根據用戶要求設定返修停線邏輯。材質表面防銹處理：采用鍍鎳、發黑、陽極氧化等處理工藝，噴漆漆膜厚度控制在0.025um～0.04um之間。
系統規格
設備尺寸（長寬高）：25mX6mX2.2m
額定電壓： 380V /220V±10% 50Hz(±15%)
壓縮氣體氣壓：5.5-7bar
工作節拍：180sec/Pcs
總體效率：≥90%
系統噪音：小于75db
操作工數量：10人
客戶名稱：中國中車
