蘇州激光焊錫機廠家|講解激光焊錫在汽車電子IGBT模塊中的應用2021-03-10

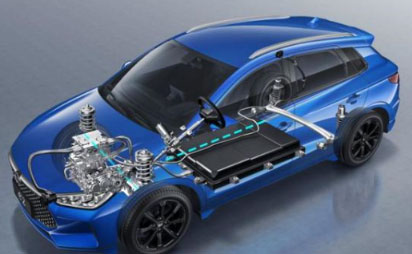

接觸汽車電子行業的人都知道，IGBT單元是控制電動車加速時電流輸出和制動能量反饋時電流輸入的核心部件。什么是IGBT？IGBT是絕緣雙極晶體管的簡稱，是由BJT（雙極晶體管）和金屬氧化物半導體（絕緣柵場效應晶體管）組成的復合全控電壓驅動功率半導體器件。它具有金屬氧化物半導體場效應晶體管輸入阻抗高，GTR開關電壓低的優點。它非常適用于直流電壓600V及以上的變頻器系統，如交流電機、逆變器、開關電源、照明電路、牽引傳動等領域。激光
焊錫機廠家介紹激光自動焊錫在IGBT模塊上的應用。
IGBT模塊是一種模塊化半導體產品，由IGBT和FWD續流二極管芯片，通過特定的電路橋封裝而成。封裝的IGBT模塊直接應用于逆變器、ups等設備；IGBT模塊具有節能、安裝維護方便、散熱穩定等特點。目前市場上大部分產品都是這樣的模塊化產品，IGBT一般指IGBT模塊；隨著節能環保理念的推廣，這類產品在市場上會越來越普遍。
在IGBT模塊封裝之前，先將IGBT芯片和二極管芯片通過焊盤焊錫在DBC基板上，然后將DBC芯片與芯片結合，再進行第二次焊錫。在此過程中，對焊錫好的子單元進行清洗，防止子單元被氧化，然后將子單元、電極、焊墊、焊環通過設備焊錫在鋁硅碳化硅散熱基板上。
二次焊錫工藝對IGBT空隙率影響因素分析
1、焊料
當前焊盤和環焊所用的材料含有Sn、Pb、Ag，不含助焊劑，以確保焊料在焊錫前不被氧化。
2.、焊錫溫度
在焊錫過程中，將要焊錫的IGBT放入托盤中，電機驅動IGBT依次在加熱區、冷卻區和真空保壓區之間運行。在焊錫過程中，可根據焊料的熔點溫度選擇合適的焊錫溫度，焊錫溫度完全按標準工藝文件設定。
3、 冷卻速度
在冷卻過程中，應特別注意冷卻速度。特別是在焊料結晶點附近，當溫度下降過快時，會導致焊料成形不均勻；當冷卻速度過慢時，會導致氣孔增大，從而影響焊錫質量。因此，在實際操作中，必須按標準工藝文件的要求設定速度，以免影響焊錫氣孔。
?
